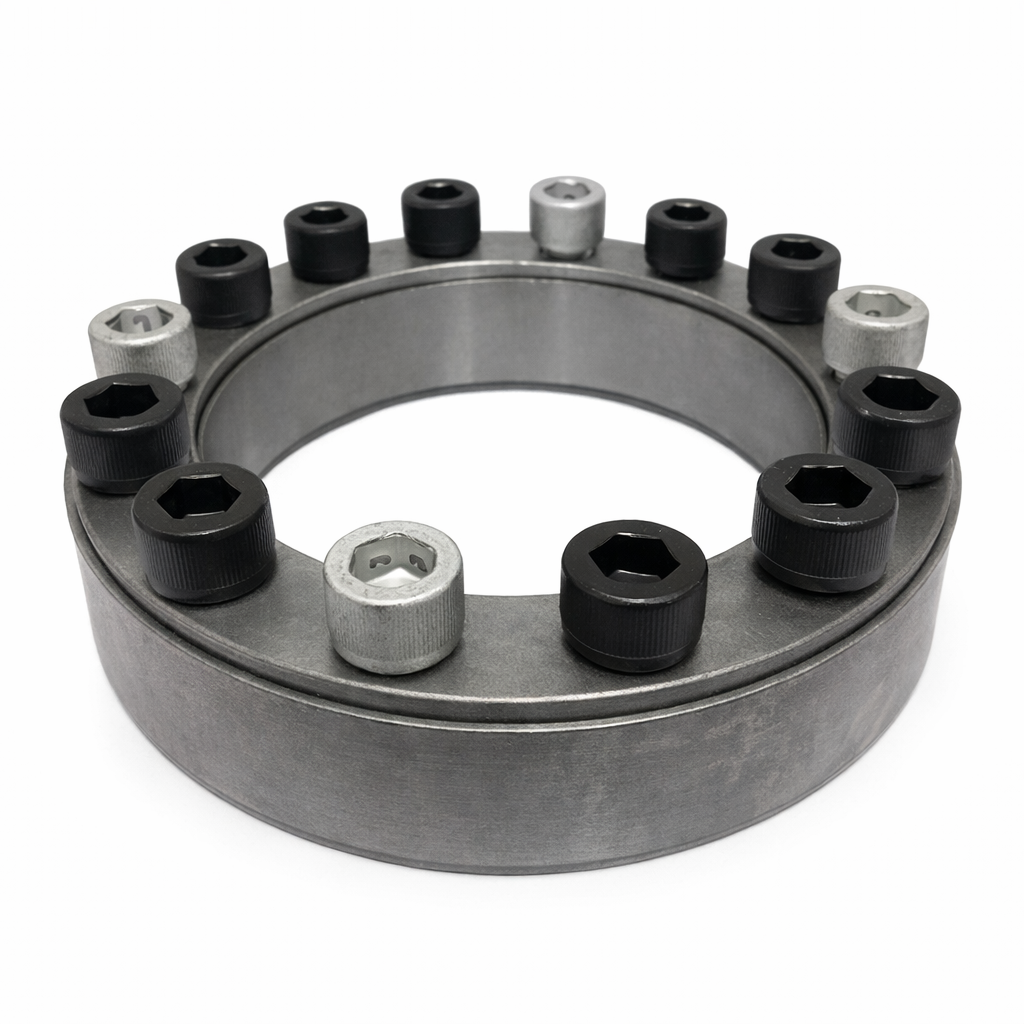

🔩 Anel de Fixação SIT-LOCK 1 – Bucha de Fixação Interna Sem Chaveta
O SIT-LOCK 1 é um anel de fixação interno sem chaveta, desenvolvido para transmissão de torque precisa e segura entre eixo e cubo.
Composto por dois anéis cônicos bipartidos, anel interno e anel externo, o sistema cria uma união por atrito altamente confiável, dispensando chavetas e oferecendo maior tolerância de montagem. Ideal para acoplamentos industriais que exigem robustez, precisão e facilidade de instalação.
⚙️ Características Técnicas e Benefícios
-
Design interno não auto-centrante – requer base de centragem entre eixo e cubo, garantindo excelente concentricidade em montagens críticas.
-
Ampla faixa de tolerâncias: eixo h7/h11 e cubo H7/H11, permitindo flexibilidade dimensional em diversas aplicações industriais.
-
Sem deslocamento axial durante o aperto dos parafusos, mantendo o alinhamento perfeito entre os componentes.
-
Alta confiabilidade mecânica – mesmo sob cargas de torque elevadas, o anel mantém o acoplamento estável e uniforme.
-
Acabamento superficial recomendado:
-
Ra ≤ 3,2 µm
-
Rt ≤ 16 µm
-
-
Fator de multiplicação de torque para montagens em série:
-
1 dispositivo = Mt catálogo
-
2 dispositivos = Mt × 1,9
-
3 dispositivos = Mt × 2,7
-
4 dispositivos = Mt × 3,6
-
🛠️ Instalação e Manutenção Simplificadas
O SIT-LOCK 1 é fornecido pronto para montagem.
Basta limpar as superfícies do eixo e do cubo, aplicar óleo leve e seguir o aperto cruzado dos parafusos conforme o torque indicado.
Para instalações a seco (sem lubrificação):
-
Torque (Mt, Fax) aumenta em +15 %
-
Pressões (Pw, Pn) reduzem em −8 %
⚠️ Não utilizar graxas à base de dissulfeto de molibdênio, que reduzem o coeficiente de atrito (µ = 0,12).
Durante a desmontagem, basta soltar gradualmente os parafusos — se necessário, aplicar leves toques com martelo de borracha.
🚫 Limitações Operacionais
O SIT-LOCK 1 não é indicado para aplicações com altas cargas radiais, pois o ângulo duplo de cone pode gerar esforços axiais adicionais nos parafusos.
Para solicitações extremas, recomenda-se avaliar o uso de modelos como SIT-LOCK 3 ou SIT-LOCK 4, projetados para altas cargas radiais e autocompensação de centragem.
Produto: Anel de Fixação / Bucha Expansiva
Modelo: RFN 7012 CAL 1 40x65
Marca: SIT-Lock
Linha: CAL 1
Tipo: Anel de fixação interno sem chaveta (Bucha expansiva)
Diâmetro interno (d): 40 mm
Diâmetro externo (D): 65 mm
Altura (H): 17 mm
Altura H1: 20 mm
Altura H2: 26 mm
Quantidade de parafusos: 14
Parafusos de fixação: M6 – Classe 12.9
Torque de aperto (Ms): 17 Nm
Torque transmissível (Mt): 1.145 Nm (eixo h11 / cubo H11) | 1.305 Nm (eixo h7 / cubo H7)
Força axial (Fax): 57 kN (eixo h11 / cubo H11) | 65 kN (eixo h7 / cubo H7)
Material: Aço de alta resistência temperado
Acabamento: Fosfatizado / Oxidado preto
Sistema de fixação: Travamento por interferência entre eixo e cubo, dispensando o uso de chaveta
Montagem: Eixo e cubo cilíndricos
Norma equivalente: RFN 7012 / Série CAL 1

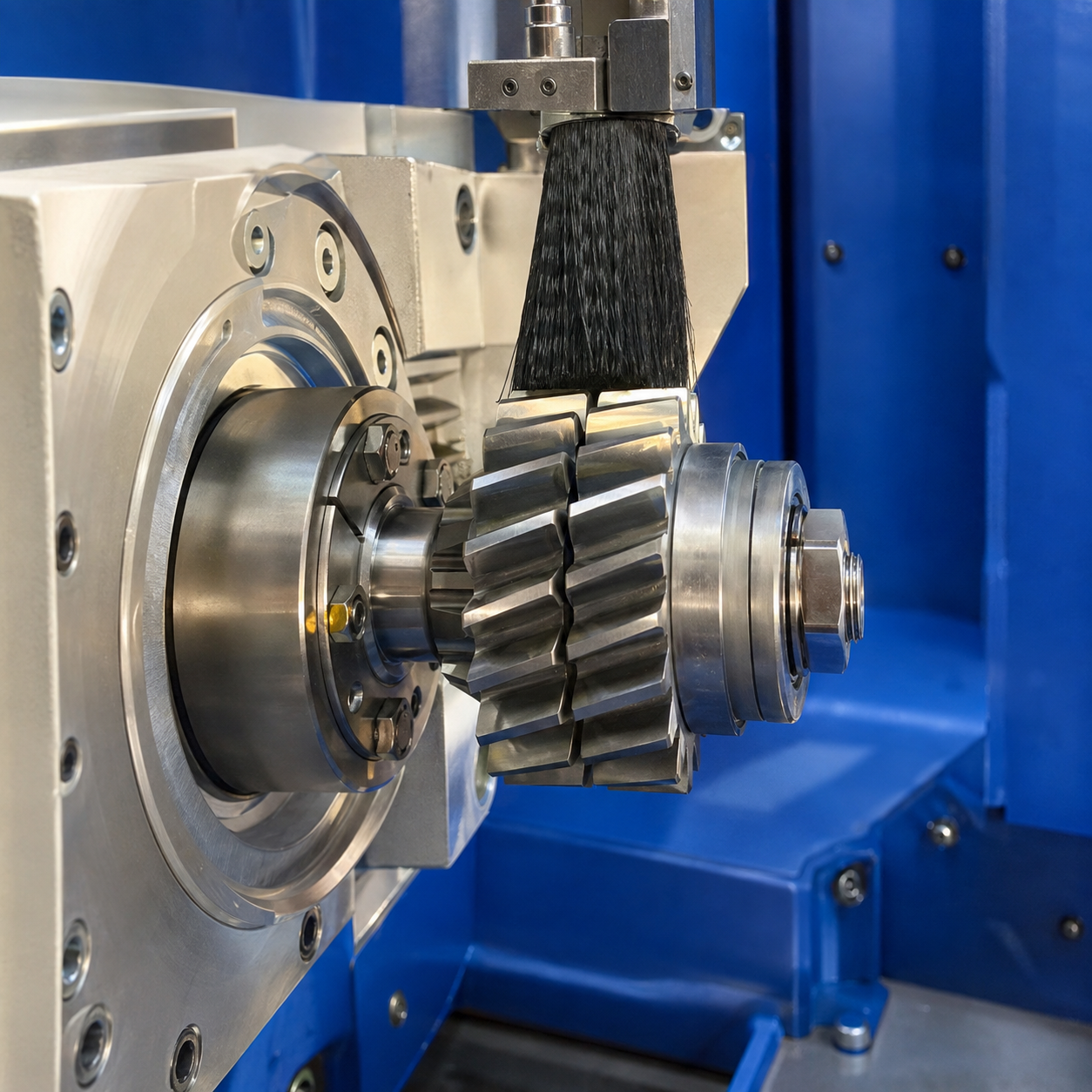

Aplicação: Indicado para fixação de polias, engrenagens, pinhões, acoplamentos, rotores, tambores, ventiladores e demais componentes de transmissão de potência, proporcionando elevada capacidade de torque, excelente concentricidade, montagem rápida e alta confiabilidade mecânica.
