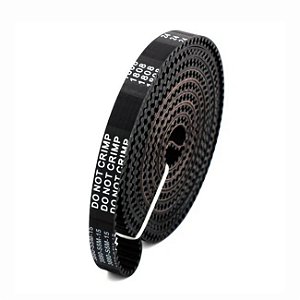

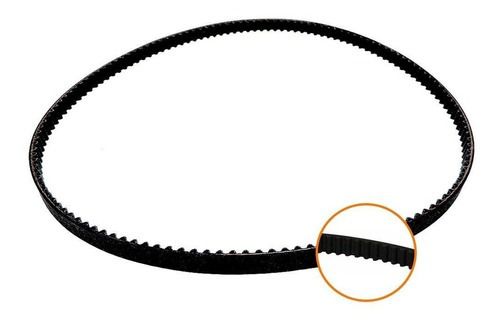

Correia Sincronizada de passo 5M (para acionamento extra leve. Ex: Encouder, eletro-eletrônicos, etc).
Circunferência: Medir a correia como se estivesse medindo a “cintura” de uma pessoa. Atenção: Geometria dos dentes não é compatível com o sistema STD . Temperatura no local da transmissão de –30º a 70ºC. Favor consultar disponibilidade.
Contato departamento de vendas: vendas@royalcomercial.com.br
Tabala padronizada:
|
Passo 5M
Medidas em milímetros
|
| Referência |
Comprimento da correia (mm) |
Numero de Dentes |
|
Referência |
Comprimento da correia (mm) |
Numero de Dentes |
|
Referência |
Comprimento da correia (mm) |
Numero de Dentes |
| 120 5M |
120 |
24 |
475 5M |
475 |
95 |
825 5M |
825 |
165 |
| 180 5M |
180 |
36 |
500 5M |
500 |
100 |
835 5M |
835 |
167 |
| 225 5M |
225 |
45 |
520 5M |
520 |
104 |
850 5M |
850 |
170 |
| 255 5M |
255 |
51 |
525 5M |
525 |
105 |
860 5M |
860 |
172 |
| 265 5M |
265 |
53 |
535 5M |
535 |
107 |
890 5M |
890 |
178 |
| 270 5M |
270 |
54 |
550 5M |
550 |
110 |
900 5M |
900 |
180 |
| 280 5M |
280 |
56 |
565 5M |
565 |
113 |
925 5M |
925 |
185 |
| 295 5M |
295 |
59 |
575 5M |
575 |
115 |
935 5M |
935 |
187 |
| 300 5M |
300 |
60 |
580 5M |
580 |
116 |
940 5M |
940 |
188 |
| 305 5M |
305 |
61 |
600 5M |
600 |
120 |
950 5M |
950 |
190 |
| 325 5M |
325 |
65 |
610 5M |
610 |
122 |
965 5M |
965 |
193 |
| 330 5M |
330 |
66 |
615 5M |
615 |
123 |
980 5M |
980 |
196 |
| 340 5M |
340 |
68 |
620 5M |
620 |
124 |
1000 5M |
1000 |
200 |
| 345 5M |
345 |
69 |
630 5M |
630 |
126 |
1035 5M |
1035 |
207 |
| 350 5M |
350 |
70 |
635 5M |
635 |
127 |
1050 5M |
1050 |
210 |
| 360 5M |
360 |
72 |
640 5M |
640 |
128 |
1100 5M |
1100 |
220 |
| 365 5M |
365 |
73 |
645 5M |
645 |
129 |
1125 5M |
1125 |
225 |
| 370 5M |
370 |
74 |
665 5M |
665 |
133 |
1135 5M |
1135 |
227 |
| 375 5M |
375 |
75 |
670 5M |
670 |
134 |
1200 5M |
1200 |
240 |
| 385 5M |
385 |
77 |
700 5M |
700 |
140 |
1270 5M |
1270 |
254 |
| 400 5M |
400 |
80 |
710 5M |
710 |
142 |
1420 5M |
1420 |
284 |
| 415 5M |
415 |
83 |
740 5M |
740 |
148 |
1500 5M |
1500 |
300 |
| 425 5M |
425 |
85 |
750 5M |
750 |
150 |
1595 5M |
1595 |
319 |
| 450 5M |
450 |
90 |
755 5M |
755 |
151 |
|
|
|
| 460 5M |
460 |
92 |
|
800 5M |
800 |
160 |
|
|
|
|
|
