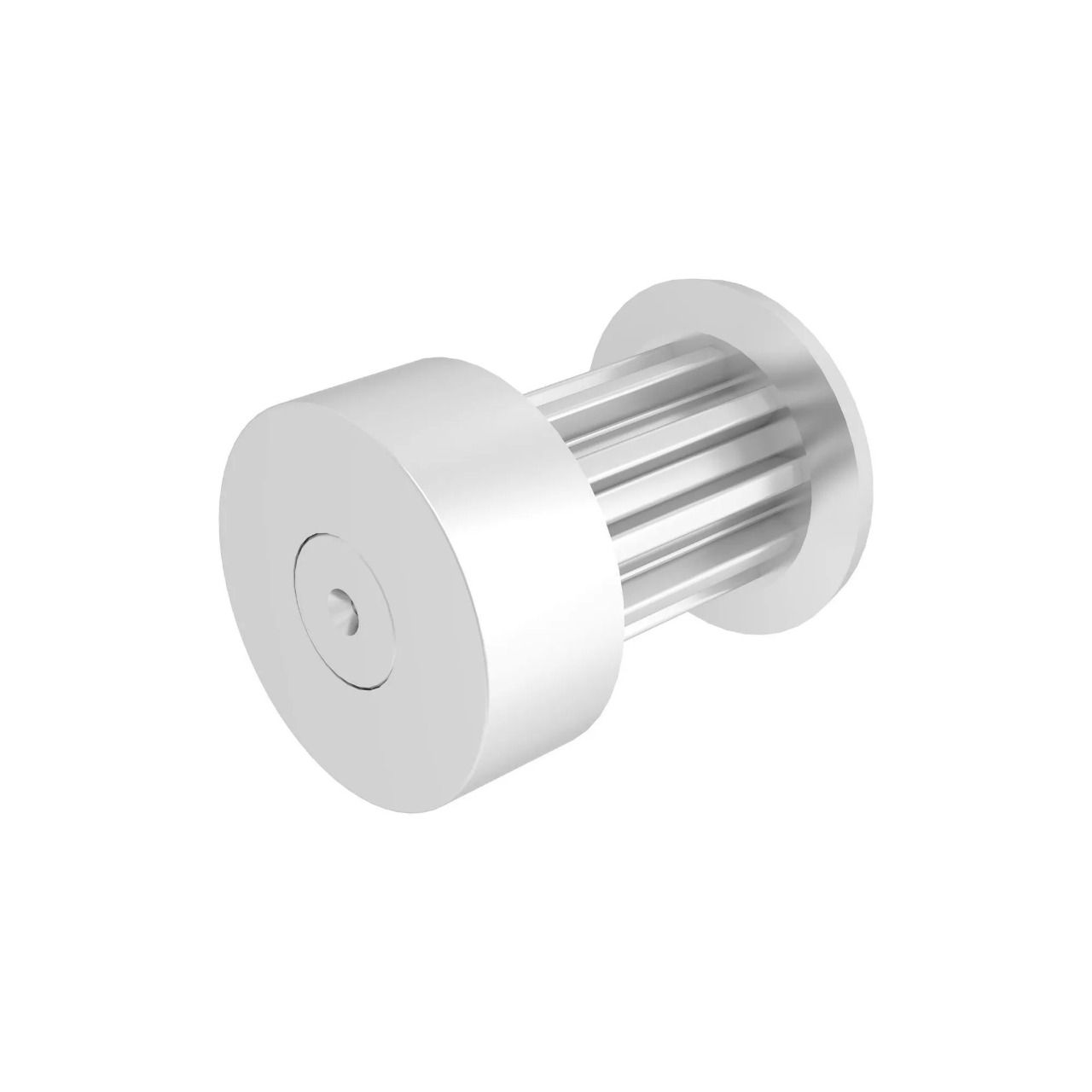

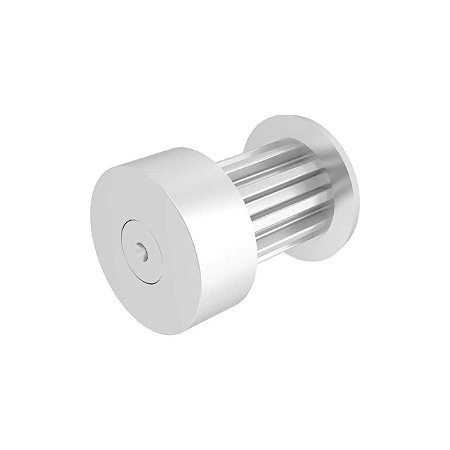

POLIA IND. ROYAL 10 DENTE 5M 20MM TIPO 6F EM AÇO
Padrão europeu: Algumas L2 diferentes do sistema americano. Somente larguras L2.
Todas fabricadas em alumínio. Também dispomos de polias em Aço.
Geometria dos dentes HTD. As dimensões e tolerâncias dos furos guias, e das larguras L1 e L2, Ø Cubo e peso podem ser modificadas sem aviso prévio.
Tolerância de excentricidade é de 0,05mm para polias com diâmetros externos de 0 a 200 mm. Acima de 200 mm de diâmetro, acrescentar 0,005mm para cada 10mm.
As polias padronizadas em nosso estoque somente possuem furo guia ou furo apontado, e não estão balanceadas. O balanceamento e acabamento final das polias ficam sob responsabilidade do comprador.
Os furos apontados ou guias não estão centralizados com relação ao cubo. A centralização deve ser feita através dos dentes das polias.
Nos reservamos-nos o direito de alterar o diâmetro do furo sem aviso prévio.
| Referência da Polia |
Numero de Dentes | Tipo de Polia | Dia. Primitivo Ø Dp | Dia. Flanges Ø F | Dia. do Cubo Ø C |
6,0 | Peso Aprox. (g) | 9,0 | Peso Aprox. (g) | Furo Min. Ø | Furo Max. Ø | ||
| L1 | L2 | L1 | L2 | ||||||||||
| 10 3M | 10 | 6HF | 9,55 | 12,0 | 12,0 | 7,2 | 14,5 | 1 | 11,7 | 17,5 | 2 | 3,0 | 4,0 |
| 12 3M | 12 | 6HF | 11,46 | 14,0 | 14,0 | 7,2 | 14,5 | 2 | 11,7 | 17,5 | 3 | 3,0 | 5,0 |
| 14 3M | 14 | 6HF | 13,37 | 15,0 | 15,0 | 7,2 | 14,5 | 3 | 11,7 | 17,5 | 4 | 3,0 | 5,0 |
| 15 3M | 15 | 6HF | 14,32 | 16,0 | 15,0 | 7,2 | 14,5 | 4 | 11,7 | 17,5 | 5 | 3,0 | 5,0 |
| 16 3M | 16 | 6HF | 15,28 | 16,0 | 16,0 | 9,8 | 17,5 | 5 | 11,7 | 17,5 | 6 | 3,0 | 5,0 |
| 17 3M | 17 | 6HF | 16,23 | 17,0 | 17,0 | 9,8 | 17,5 | 6 | 11,7 | 17,5 | 7 | 3,0 | 5,0 |
| 18 3M | 18 | 6F | 17,19 | 20,0 | 11,0 | 9,8 | 17,5 | 7 | 13,2 | 19,2 | 8 | 4,8 | 6,0 |
| 19 3M | 19 | 6F | 18,14 | 21,0 | 12,0 | 9,8 | 17,5 | 8 | 13,2 | 19,2 | 9 | 4,8 | 6,0 |
| 20 3M | 20 | 6F | 19,10 | 23,0 | 13,0 | 9,8 | 17,5 | 9 | 13,2 | 19,2 | 10 | 4,8 | 6,0 |
| 22 3M | 22 | 6F | 21,01 | 24,0 | 14,0 | 9,8 | 17,5 | 9 | 13,2 | 19,2 | 11 | 4,8 | 6,0 |
| 24 3M | 24 | 6F | 22,92 | 26,0 | 16,0 | 9,8 | 17,5 | 10 | 13,2 | 19,2 | 11 | 6,0 | 8,0 |
| 26 3M | 26 | 6F | 24,93 | 28,0 | 17,0 | 9,8 | 17,5 | 11 | 13,2 | 19,2 | 12 | 6,0 | 8,0 |
| 28 3M | 28 | 6F | 26,74 | 30,0 | 18,0 | 9,8 | 17,5 | 12 | 13,2 | 19,2 | 13 | 6,0 | 10,0 |
| 30 3M | 30 | 6F | 28,65 | 32,0 | 20,0 | 9,8 | 17,5 | 13 | 13,2 | 19,2 | 14 | 6,0 | 11,0 |
| 32 3M | 32 | 6F | 30,56 | 34,0 | 21,0 | 9,8 | 17,5 | 13 | 13,2 | 19,2 | 15 | 6,0 | 12,0 |
| 34 3M | 34 | 6F | 32,47 | 35,5 | 23,0 | 9,8 | 17,5 | 14 | 13,2 | 19,2 | 15 | 6,0 | 14,0 |
| 36 3M | 36 | 6F | 34,38 | 37,5 | 25,0 | 10,3 | 18,0 | 14 | 13,2 | 19,2 | 16 | 6,0 | 16,0 |
| 38 3M | 38 | 6F | 36,29 | 39,5 | 27,0 | 10,3 | 18,0 | 16 | 13,2 | 19,2 | 17 | 6,0 | 19,0 |
| 40 3M | 40 | 6F | 38,20 | 41,5 | 29,0 | 10,3 | 18,0 | 17 | 13,2 | 19,2 | 18 | 6,0 | 20,0 |
| 44 3M | 44 | 6F | 42,02 | 45,0 | 31,0 | 10,3 | 18,0 | 19 | 13,2 | 19,2 | 20 | 6,0 | 24,0 |
| 50 3M | 50 | 6 | 47,75 | -- | 32,0 | 10,3 | 18,0 | 18 | 13,2 | 20,5 | 30 | 8,0 | 25,0 |
| 56 3M | 56 | 6 | 53,48 | -- | 33,0 | 10,3 | 18,0 | 19 | 13,2 | 20,5 | 35 | 8,0 | 26,0 |
| 62 3M | 62 | 6 | 59,20 | -- | 33,0 | 10,3 | 18,0 | 20 | 13,2 | 20,5 | 40 | 8,0 | 26,0 |
| 72 3M | 72 | 6W | 68,75 | -- | 33,0 | 10,3 | 18,0 | 15 | 13,2 | 20,5 | 20 | 8,0 | 26,0 |
| 84 3M | 84 | 6W | 80,21 | -- | 33,0 | 10,3 | 18,0 | 20 | 13,2 | 21,5 | 30 | 8,0 | 29,0 |
